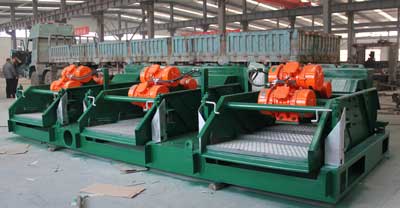

高效直線橢圓振動篩

在石油鉆井過程中，井底產生的鉆屑由鉆井液帶到地面，要求將鉆屑從鉆井液中及時清除掉。振動篩是鉆井設備的幾種清除鉆屑的設備之一。如果振動篩不能正常工作，那么后續的固控設備（除砂器、離心機等）將很難正常工作。因此，鉆井液振動篩是固控設備系統中的關鍵設備。

我公司目前生產的HYZS/ZT-3-1型直線橢圓振動篩是一種用于處理多種液體固相顆粒的專用設備，我公司在綜合國內外振動篩優缺點的基礎上，設計出的HYZS/ZT-3-1型直線橢圓雙重軌跡的振動篩。可根據現場的實際情況調整振動篩的運動軌跡使振動篩達到最佳的工作狀態，有效的防止了糊篩、堵篩等現象，適用于各類泥漿凈化系統的配套，對于清除液體固相顆粒、加大處理量、節能降耗有很重要的作用。





   HYZS   Z T — 3 — 1

                               設計序號

       組合型式

       振動軌跡

         振動篩代號























1）.直線運動的特點：增大拋擲指數，提高固相傳輸速度，能夠處理厚重的固相。



    2）..直線橢圓運動的特點：減小拋擲指數，最優化的固相去除方式，最大的鉆井液回收率，延長篩網壽命。



       當只開啟配電箱上帶有直線字樣的開關時，只有1.8kw的兩個激振電機工作，篩箱產生的運動軌跡是直線型。

     當再開啟配電箱上帶有橢圓字樣的開關時，0.5kw的激振電機開始工作，篩箱的運動軌跡為橢圓型。

 雙運動軌跡的功能，使振動篩適用于任何陸地、海洋鉆井條件。

    3）.在篩箱尾部用半圓弧形導流設計，使鉆井液均勻的分布在篩面上，避免了泥漿對篩網的直接沖刷，延長篩網使用壽命。

    4）.篩網采用斜面階梯結構，保證巖屑在篩網上流動均勻，使篩網的面積得到了充分的利用。

    5）.篩網采用框架式結構，篩網采漲力均勻，處理固相顆粒效果好，延長篩網的使用壽命。

    6).篩箱篩網的底部安裝面采用膠條整體密封，使篩網上下面徹底隔離，達到100%的鉆井液經篩網處理。

    7).篩框采用楔塊式固定方式，易拆裝 ,當將楔塊錘擊拆下后，開啟篩箱振動，篩網會自動退出。

    8).采用螺桿調節篩箱角度，以適應不同地層和泥漿粘度的要求。



 （1）.吊裝時，吊裝繩帶懸掛底座上的四個吊裝環上，即可平穩吊裝，吊裝帶繩不應 接觸到其他部位，以免造成損壞。



 （1）.安裝時要保持振動篩底面水平，以保證振動篩的運轉平穩。

 （2）.將泥槽擋板全部提開。

 （3）.拆掉篩箱彈簧上的緊固螺栓，使篩箱能夠自由振動，螺栓應妥善保管，以備再運輸時將篩箱固定，防止運輸途中篩箱產生振動。

 （4）.檢查篩箱上是否有雜物，清理干凈。

 （5）.空載啟動帶有直線字樣的開關，振動箱開始工作，工作時應無異常噪音，再開啟帶有橢圓字樣的開關，一切正常后，方可加載試驗。



 （1）.電氣安裝應在斷開電源的情況下進行。

 （2）.每班檢查一次振動電機地腳螺栓是否有松動，若有松動應及時擰緊，避免發生事故。

 （3）.在緊固篩網時，不應將楔塊砸的太緊，否則會影響篩網使用壽命。

 （4）.根據鉆井液在篩網上的覆蓋長度，總長度的75%~80%來選擇篩網的目數和角度，當鉆井液完全覆蓋篩網時，可提升篩箱角度，當達到3º時，漿液還布滿篩網，可適當將出口處篩網目數減小，降低篩箱角度。

 （5）.調整篩箱角度時，兩端應調整一致，在同一尺寸線上。



 （1）.電機運行中要保證良好的潤滑，電機在每工作3000小時及時用黃油槍加注專用潤滑油。一個油嘴的加注量為5 下，（防止加油過度，不能啟動）

（2）.潤滑脂采用添加二硫化鉬的昆理基滑脂（切忌使用普通黃油）用油槍從油嘴補給。

（3）.應經常對篩網進行清潔，（特別是停止工作后），可延長篩網使用壽命，提高效率。

 （4）.應保持電機外殼清潔，防止電機散熱不良.



 當電機地腳螺栓需緊固時，應遵循以下數據

   （1）.大電機螺栓扭矩    950n/M（96.9kg/M）

   （2）.大電機螺栓扭矩    253n/M（25.8kg/M）

扭矩不應過大，以免造成螺栓斷裂。

常見故障	故障分析	解決辦法
正常運行中，躁聲過大	1.電機螺栓松動 2.篩網松動 3.電機軸承損壞 4.底座固定不牢固	1.緊固電機螺栓 2.壓緊篩網，同時查看篩網有無損壞，如損壞及時更換 3.更換電機軸承 4.底座緊固
電機無法啟動	1.電機缺相保護 2.啟動開關損壞 3.黃油加注過多 4.電機損壞	1.檢查接入電源 2.檢查控制箱器件 3.去掉多余黃油 3.更換電機
篩網更換頻繁	1.篩網沒有壓緊 2.篩網不配套 3.篩網橡膠條老化 4.篩網質量有問題	1.砸緊篩網楔板 2.更換指定配套篩網 3.更換篩網橡膠條 4.用本公司監制的篩網
跑泥漿	1.仰角太低 2.單電機工作 3.泥漿粘度高時 4.泥漿粘度低時	1.調整仰角 2.檢查電機 3.降低篩網目數 4.提高篩網目數
固相顆粒排除不徹底	1.篩網損壞 2.篩網目數不配套 3.篩網橡膠條老化 4.篩網支撐條磨損 5.篩網自帶的密封條硬度太高	1.更換篩網 2.更換篩網 3.更換篩網橡膠條 4.更換篩網支撐條 5.使用專業生產篩網廠家產品







十二、定貨須知
11.1 用戶可根據設計要求，參考本說明選擇設備型號，如有特殊要求，本說明書中所列型號部件不能滿足使用時，我公司可為用戶另行設計。

11.2 產品實行三包，自投入之日起，一年內產品質量問題，免費保修。負責終身維修，只收工本費。

11.3 本公司所配套的篩網在正常使用情況下壽命保證在10天以上，在10之內出現任何質量問題本公司負責免費調換。不是本公司監制的篩網出現質量問題本公司概不負責。
