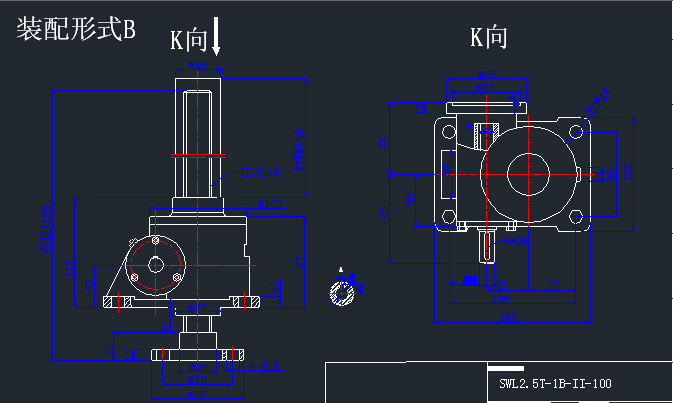

SWL2.5蝸輪絲桿升降機外形尺寸圖紙

     SWL2.5T蝸輪螺桿升降機最大提升力為25KN，最大拉力25KN，螺桿螺紋尺寸Tr30×6，蝸輪傳動比普通6:1；慢速24:1（非標產品請聯系我公司技術人員）。普通速比蝸桿每轉行程為1.0mm；慢速比蝸桿每轉行程為0.250mm，最大許用功率1.45KW，普通速比總效率為23%；慢速比總效率為14%。絲桿升降機行程根據用戶要求制造。

     結構型式分為1型：蝸輪與螺桿為螺紋連接，螺桿作軸向運動；2型：蝸輪與螺桿為鍵連接，螺桿上配螺母，螺桿上的螺母作軸向運動。1型結構型式又分為兩種裝配型式即A：螺桿工作端在上；B螺桿工作端在下。2型結構型式也有兩種裝配型式即：A:螺桿工作端在上，螺母上頂或下拉；B螺桿工作端在下，螺母下壓或上拉。

1型結構型式的螺桿頭部分為I型（圓柱型）II型（法蘭型）III型（螺紋型）IV型（扁頭型）；

2型結構型式的螺桿頭部分為I型（圓柱型）和III型（螺紋型）。1型結構型式升降機的防護有基本型、防旋轉型和帶防護罩型；2型結構型式升降機防護有基本型和帶防護罩兩種。
